Q&A: How to Draw a Flange Diagram in CAD 2019?

CAD2019作为一款功能强大的计算机辅助设计软件，在绘制机械零件方面具备极高的效率和精度。法兰盘作为机械连接中常用的组件，其图纸的绘制不仅要求准确，还需具备一定的规范性。下面，将从多个维度详细介绍如何使用CAD2019来绘制法兰盘图形。

一、准备工作

在绘制法兰盘之前，首先要确保CAD2019软件已经正确安装并启动。此外，为提高绘图效率，建议预先设置好图层、标注样式等，以便于后续的图形管理和修改。

1. 设置图层：根据法兰盘的结构特点，可以将其分为不同的部分，如轮廓线、中心线、螺纹孔等，并为每一部分设置独立的图层。这有助于在绘图过程中清晰地展示和修改各个部分。

2. 设置标注样式：法兰盘图纸中包含了大量的尺寸标注，合理的标注样式不仅能提高图纸的可读性，还能减少绘图过程中的错误。建议根据图纸的实际情况，设置合适的字体、箭头样式、尺寸线等。

二、绘制法兰盘的基本轮廓

法兰盘的基本轮廓包括外圆、内圆以及连接部分。使用CAD2019的绘图工具，可以方便地绘制出这些基本形状。

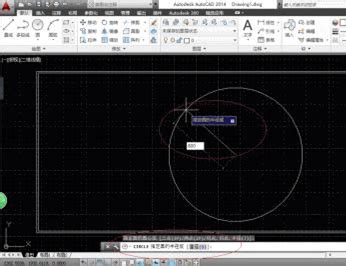

1. 绘制外圆：在绘图区域中，选择圆工具（快捷键C），然后在命令行中输入法兰盘的外径值，以画布上的某个点作为圆心绘制外圆。如果法兰盘有特定的尺寸要求，如DN200，可以直接输入对应的直径值。

2. 绘制内圆：与绘制外圆类似，选择圆工具，以内圆的圆心（通常与外圆圆心重合）为起点，输入内径值绘制内圆。

3. 绘制连接部分：根据法兰盘的具体设计，连接部分可能包括一些加强筋、倒角等。使用CAD2019的绘图工具，如直线、圆弧等，可以方便地绘制出这些形状。

三、利用系列圆功能绘制法兰盘的系列圆

在许多法兰盘设计中，会包含多个大小不同的圆，如螺栓孔圆、密封面圆等。如果逐个绘制这些圆，不仅费时费力，还容易出错。CAD2019提供了系列圆功能，可以大大提高绘制效率。

1. 启动系列圆功能：在CAD2019的菜单栏中，依次选择【绘图工具】-【系列圆】功能。

2. 选择参照圆：在绘图区域中，选择一个已经绘制好的圆作为参照圆。这个圆通常是法兰盘的外圆或内圆。

3. 输入系列圆半径：在命令行中，输入要绘制的系列圆的半径值。可以输入多个半径值，每输入一个值，CAD2019都会根据参照圆的位置和大小绘制出一个新的圆。

4. 调整系列圆位置：根据需要，可以调整系列圆的位置和数量，以满足法兰盘的设计要求。

四、绘制螺纹孔和螺栓孔

法兰盘中的螺纹孔和螺栓孔是连接其他部件的关键部分。使用CAD2019的构造工具，可以方便地绘制出这些孔。

1. 绘制螺纹孔：在CAD2019的菜单栏中，依次选择【构造工具】-【孔阵】功能。在弹出的对话框中，选择圆周整列，然后输入孔的数量、分布半径、起始角等参数。根据需要，还可以选择孔的类型（如螺纹孔、通孔等）并填写相关参数。

2. 绘制螺栓孔：螺栓孔通常位于法兰盘的边缘，用于连接螺栓。可以使用CAD2019的圆工具绘制螺栓孔的圆心，然后以其为圆心绘制螺栓孔。如果螺栓孔数量较多且分布规则，可以使用阵列功能快速绘制。

五、添加尺寸标注和注释

绘制完法兰盘的基本形状和细节后，需要添加尺寸标注和注释，以便其他人员理解和使用图纸。

1. 添加尺寸标注：在CAD2019的标注工具栏中，选择适当的标注工具（如线性标注、直径标注等），然后按照法兰盘的设计要求添加尺寸标注。确保每个尺寸都清晰、准确，并且符合图纸的规范。

2. 添加注释：在图纸上添加必要的注释，如材料名称、厚度、表面处理等信息。这些信息有助于其他人员了解法兰盘的具体要求和制作要求。

六、检查和修改图纸

绘制完图纸后，需要进行仔细的检查和修改，以确保图纸的准确性和完整性。

1. 检查尺寸：使用CAD2019的测量工具，检查图纸上的每个尺寸是否准确。如果发现错误或不一致的地方，及时进行修改。

2. 检查标注和注释：检查图纸上的标注和注释是否清晰、准确。确保每个标注都对应正确的尺寸和位置，每个注释都清晰明了。

3. 修改和完善：根据检查结果，对图纸进行必要的修改和完善。这包括调整尺寸、修改标注样式、添加或删除注释等。

七、保存和导出图纸

完成图纸的检查和修改后，需要将其保存并导出为合适的格式，以便其他人员使用。

1. 保存图纸：在CAD2019中，选择【文件】-【保存】功能，将图纸保存为DWG或DXF等CAD格式。这样可以确保图纸的完整性和可编辑性。

2. 导出图纸：如果需要与其他人员进行交流或共享图纸，可以将其导出为PDF、JPG等格式。这些格式具有广泛的兼容性，可以在不同的软件和平台上查看和打印。

结语

通过以上步骤，我们可以使用CAD2019高效地绘制出法兰盘图形。在实际应用中，可能还需要根据具体的法兰盘设计进行调整和优化。但只要掌握了基本的绘图技巧和方法，就能够快速准确地绘制出符合要求的图纸。希望本文能对读者有所帮助，提高其在CAD绘图方面的技能和效率。
