WSRD-200威尔逊智能雷达物位测量仪使用指南

威尔逊WSRD-200智能雷达物位计全面解析

威尔逊WSRD-200智能雷达物位计是一款广泛应用于工业测量领域的物位测量仪表。其采用先进的微波脉冲测量技术，具有高精度、高稳定性和高可靠性，能够在复杂工况下实现对液体、固体介质的连续非接触式测量。以下将从产品概述、测量原理、技术规格、安装指南及应用领域等多个维度对威尔逊WSRD-200智能雷达物位计进行详细解析。

产品概述

威尔逊WSRD-200智能雷达物位计是一种先进的物位测量仪表，通过发射和接收微波脉冲实现对物料高度的精确测量。该仪表可以安装于各种金属、非金属容器或管道内，适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。雷达物位计对人体及环境均无伤害，还具有不受介质比重的影响、不受介电常数变化的影响、不需要现场校调等优点，因此在工业测量领域得到了广泛应用。

测量原理

威尔逊WSRD-200智能雷达物位计采用微波脉冲的测量方法。微波脉冲通过天线系统发射，以光速在空间传播，遇到被测物料表面反射回来，再次被天线接收。脉冲信号发射与接收之间的时间差与被测物料到雷达天线的距离成正比。

具体测量过程如下：

1. 发射微波脉冲：仪表从天线端以短脉冲形式发射微波信号，频率通常为6.3GHz或6.8GHz。

2. 接收反射信号：微波脉冲通过传感器环境和物料表面反射，被天线以雷达回波形式接收。

3. 信号处理：天线接收到的反射信号传输给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。

4. 距离计算：距离物料表面的距离D与脉冲的时间行程T成正比，公式为D=C×T/2，其中C为光速。因空罐的距离E已知，则物位L为L=E-D。

雷达物位计采用先进的等效采样方法将纳秒级的时间间隔准确测量下来，从而实现对距离的准确测量。即使在存在虚假反射的情况下，新的微处理技术和软件也能准确地分析出物位回波。

技术规格

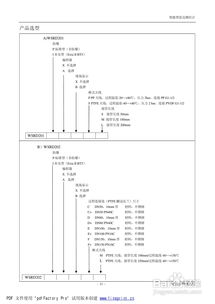

威尔逊WSRD-200智能雷达物位计的技术规格如下：

测量范围：最大测量距离可达35米，具体测量范围根据型号和应用环境不同而异。

测量介质：适用于所有介电常数大于1.8的介质，包括液体、固体等。

过程连接：可选法兰或螺纹连接，满足不同容器的安装需求。

介质温度：测量介质温度范围通常为-40℃至250℃（部分型号可达400℃）。

过程压力：测量过程压力范围通常为-1.0bar至40bar（部分型号可达160bar）。

重复性：±2mm（部分型号可达±1mm）。

精度：0.1%或更高。

发射频率：6.3GHz或6.8GHz。

防爆/防护等级：Exia II C T6/IP67。

信号输出：4-20mA/HART（两线制）。

电源输入：24V DC（+/-10%）。

采样回波：通常采样80次/秒，确保测量结果的稳定性和准确性。

响应速度：1秒（根据具体使用情况而定）。

安装指南

威尔逊WSRD-200智能雷达物位计的安装应遵循以下指南：

1. 安装位置选择：

建议距离罐体内壁至安装短管的外壁大于罐直径的1/6，最小距离为300mm。

不能安装在入料口的上方或容器的中心位置，以免产生多重虚假回波干扰信号。

如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表时应进行虚假回波处理。

2. 罐内安装：

在信号波束内应避免安装限位开关、温度传感器等障碍物。

对称装置如真空环、加热线圈、挡板等也应避免在信号波束内。

如果罐内有上述物件，应采用导波管进行测量。

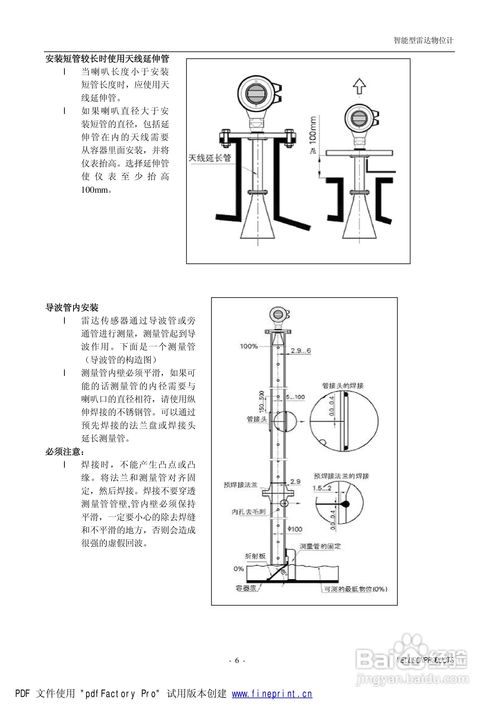

3. 天线调整：

天线尺寸越大，波束角越小，干扰回波将越弱。

将天线调整到最佳测量位置，确保测量结果的准确性。

导波管可用于避免干扰回波，提高测量精度。

4. 特殊安装要求：

天线不可向罐壁倾斜，应保持垂直放置。

在对接法兰的连接处应使用弹簧垫圈，以最小化温度影响。

杆式天线的波发射处必须伸出安装短管，垂直放置，不要让波束指向罐壁。

应用领域

威尔逊WSRD-200智能雷达物位计以其高精度、高稳定性和高可靠性，在多个工业领域得到了广泛应用：

1. 储罐测量：适用于污水储罐、酸碱储罐、浆料储罐、固体颗粒储罐、小型储油罐等，实现对物料高度的精确测量。

2. 过程容器测量：适用于各种液体、浆料、固体介质的过程容器，如原油、轻油储罐，原煤、粉煤仓位，挥发性液体储罐，焦炭料位等。

3. 高温高压环境：由于雷达物位计不受温度、压力变化的影响，适用于高温高压环境下的物位测量，如高温锅炉、蒸汽发生器、压力反应釜等。

4. 特殊介质测量：适用于具有腐蚀性、黏性、易结晶等特性的介质测量，如酸碱溶液、粘稠浆料、结晶物料等。

总结

威尔逊WSRD-200智能雷达物位计以其先进的微波脉冲测量技术、高精度、高稳定性和高可靠性，在多个工业领域得到了广泛应用。通过对其测量原理、技术规格、安装指南及应用领域的详细解析，可以看出该仪表在物位测量方面具有显著优势。对于需要精确测量物料高度的工业应用，威尔逊WSRD-200智能雷达物位计是一个值得信赖的选择。
