电脑维修之ATX电源篇

ATX电源，作为现代台式电脑的重要部件，扮演着将交流220V电源转换为计算机内部所需直流电源的关键角色。它不仅为计算机提供了稳定的5V、12V、24V等直流电压，还具备智能管理功能，让电脑能够通过操作系统实现软关机和远程开机等功能。然而，ATX电源在使用过程中也可能出现故障，了解如何进行维修和排查，对于保证电脑稳定运行至关重要。

一、ATX电源基础了解

ATX电源（ATX Power Supply）相较于早期的AT电源，最大的特点是增加了“+3.3V、+5VSB、PS-ON”三个输出。其中，“+3.3V”主要用于内存供电，而“+5VSB”和“PS-ON”则实现了ATX电源的智能开关功能。ATX电源通过控制“PS-ON”信号电平的变化来控制电源的开启和关闭，当“PS-ON”小于1V时，电源开启；大于4.5V时，电源关闭。这一设计不仅使得电源管理更为智能化，还允许通过操作系统和网络进行电源控制。

ATX电源的主要接口包括20针或24针主板电源接口、4针或8针CPU电源接口、SATA电源接口等，每个接口都承担着为不同硬件提供稳定电源的重任。ATX电源还分为ATX1.01版和ATX2.01版，两者在激活电流和散热风扇位置等方面有所不同。

二、ATX电源常见故障及排查方法

当电脑出现无法开机、无法关机、自行开机、休眠与唤醒功能异常等问题时，首先要考虑的是ATX电源是否出现故障。下面我们将详细介绍几种常见的ATX电源故障及其排查方法。

1. 无法开机

当电脑无法开机时，首先需要检查ATX电源是否正常工作。可以通过以下步骤进行排查：

检查电源连接：确保电源线连接牢固，电源插座工作正常。

检查电源按钮：按下电源按钮，观察电源风扇是否转动，是否有指示灯亮起。

检查主板和电源连接：确保20针或24针主板电源接口连接正确，没有松动。

使用万用表测量：在PS-ON信号线（绿色）与地线之间接入一只100～150Ω的电阻，使该信号变为低电平，如果电源可以工作，说明故障点在主板或电源按钮，否则故障在电源自身。

2. 无法关机

无法关机的问题可能是由BIOS设置不当、电源管理电路故障或电源按钮故障导致的。排查方法包括：

检查BIOS设置：进入BIOS设置，检查ACPI（高级配置和电源接口）设置是否正确。

检查电源管理电路：检查主板上的电源监控电路是否正常，PS-ON信号是否恒为高电平。

检查电源按钮：更换电源按钮，排除按钮故障的可能性。

3. 自行开机

电脑自行开机可能是由电源抗干扰能力较差、5VSB电压低或按钮故障导致的。排查方法包括：

检查电源抗干扰能力：将电脑置于干扰较少的环境中，观察是否还会出现自行开机的问题。

测量5VSB电压：使用万用表测量5VSB电压，确保其值正常且稳定。

检查按钮故障：更换电源按钮，排除按钮故障的可能性。

4. 休眠与唤醒功能异常

休眠与唤醒功能异常可能是由硬件连接错误、PS-ON信号电压值异常或ATX电源故障导致的。排查方法包括：

检查硬件连接：确保所有硬件连接正确，开关无失灵。

测量PS-ON信号电压：进入休眠状态时，PS-ON信号应为低电平（0.8V以下）；唤醒后，PS-ON信号应为高电平（2.2V以上）。

更换ATX电源：如果PS-ON信号正常，而休眠和唤醒功能仍不正常，则考虑更换ATX电源。

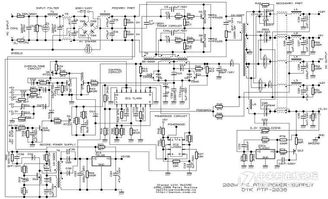

三、ATX电源维修实例

下面将通过几个实例，详细介绍ATX电源的维修过程。

实例一：+5VSB输出过低

现象：电脑无法开机，测量+5VSB电压输出过低。

排查与维修：

1. 取出主PCB板，检查是否有烧焦、漏液、脱焊等现象。

2. 使用万用表测量辅助电源另一组输出电压+12V，正常，说明T3初级绕组前端的开关电源及正反馈部分正常。

3. 测量取样电阻R14（1k），发现其阻值增大，更换后复原各部分，接通电源，按I/O开关，测得+5VSB为+5V，故障排除。

实例二：按I/O开关，整机不工作，+5VSB
