CAD三维建模实操演示：轻松打造立体设计图

CAD怎么画三维图演示

CAD（计算机辅助设计）作为设计和绘图领域的标准工具，已经被广泛应用于各个领域，从机械设计到建筑设计，无不展示其强大的功能。本文将详细介绍如何使用CAD软件绘制三维图形，并提供实际操作步骤，使读者可以更快地掌握CAD的三维绘图技巧。

一、基本概念

在开始三维绘图之前，有必要了解一些基本概念。这些概念不仅能帮助理解CAD的操作原理，还能让绘图过程更加顺利。

1. 平面与Z轴：在二维绘图中，我们通常在XY平面上进行操作。但在三维绘图中，我们引入了第三轴——Z轴。Z轴垂直于XY平面，并用来确定对象的高度或深度。

2. 平面视图与标高：平面视图是指当视线与Z轴平行时，用户观察到的XY平面上的视图。标高是从XY平面沿Z轴测量的Z坐标值，可以用来设置对象的垂直位置。

3. 厚度：对象的厚度是指从标高开始往上或往下拉伸的距离。在CAD中，可以通过系统变量`thickness`来设置对象的厚度。具有厚度的对象可以进行消隐、着色和渲染处理。

二、准备工作

在进行三维绘图之前，通常需要准备好要绘制的对象的二维图形。二维图形将作为三维模型的基础。以迅捷CAD编辑器为例，启动软件并打开需要转换的二维图纸文件。

1. 打开图纸：打开迅捷CAD编辑器，通过文件菜单打开需要转换的二维图纸文件。

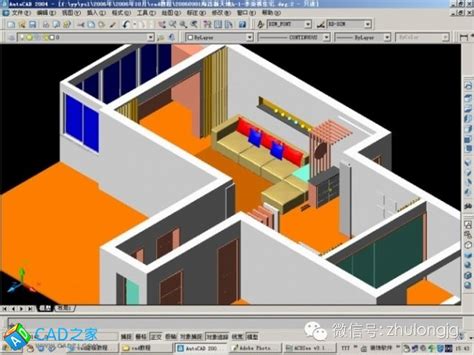

2. 查看三维视图：点击顶部菜单栏中的“查看器”选项卡，然后切换到三维视图模式。在这里，软件会自动将二维图纸转换为三维视图，虽然这一步骤可能在部分软件中需要手动触发。

三、三维绘图基础

一旦掌握了基本概念并准备好二维图形，就可以开始创建三维模型了。下面是一些创建三维实体的基础方法和步骤。

1. 创建基本三维实体：大多数CAD软件允许用户创建一些基本的三维实体，如长方体、圆锥体、圆柱体、球体等。在浩辰CAD软件中，用户可以直接在命令栏输入相关命令来创建这些基本实体。

长方体：通过指定一个矩形的边界并输入高度来创建长方体。

圆柱体：通过指定底面圆的半径和高度来创建圆柱体。

球体：通过指定球心的位置和半径来创建球体。

2. 拉伸对象：可以将现有的二维对象（如圆、矩形等）拉伸成三维实体。这通过选择对象并指定拉伸的高度来完成。

3. 旋转对象：可以通过绕某条轴旋转二维对象来创建三维实体。这常用于创建对称的三维物体，如杯子、碗等。

4. 放样：放样是一种基于横截面生成三维实体的方法。首先，定义一系列横截面，然后沿着路径连接这些横截面生成三维实体。放样是创建复杂三维物体（如椅子、家具等）的重要方法。

四、具体案例：绘制三维元宝

以下是一个详细的步骤说明，介绍如何使用CAD绘制一个三维元宝。元宝作为典型的中国货币形式，不仅外形美观，还极具代表性。

1. 绘制椭圆：

画一个椭圆，尺寸为90*55。

再画一个椭圆，尺寸为200*100。

2. 移动椭圆：

将较小的椭圆向下移动28个单位。

3. 绘制弧线：

绘制四条半径为100的弧线，连接两个椭圆。这一步需要注意利用UCS（用户坐标系）来调整视图和位置。

4. 复制和再次绘制弧线：

复制较小的椭圆，并将其高度调整到与较大椭圆相同的水平面，距离为80个单位。

绘制四条半径为200的弧线，连接两个椭圆。

5. 相交椭圆和修剪：

在较小的椭圆上方28个单位的位置画一个点。

利用UCS画出两个椭圆，使它们相交于这个点以及较小椭圆的上部。

使用修剪工具修剪这两个椭圆，并截断成四条弧线。

6. 放样生成实体：

根据这些弧线和椭圆进行放样，生成初步的元宝形状。

通过布尔运算合并这些实体，使其成为一个完整的元宝。

7. 细化和渲染：

为元宝添加倒角或圆角，使其形状更加圆滑。

最后，通过渲染工具为元宝添加逼真的视觉效果。

通过以上步骤，我们得到了一个详细且生动的三维元宝模型。这不仅展示了CAD的三维绘图能力，还说明了如何从简单的二维图形开始，逐步创建复杂的三维实体。

五、高级技巧与注意事项

在绘制复杂的三维图形时，有一些高级技巧和注意事项能帮助提高工作效率和模型质量。

1. 用户坐标系（UCS）：在三维绘图中，用户坐标系是非常有用的工具。它允许用户临时更改工作平面的方向和位置，从而更好地创建和修改三维模型。

2. 三维动态观察器：通过三维动态观察器，用户可以从不同角度和方向观察模型，使模型的修改和调整更加直观和精确。

3. 渲染和着色：CAD软件通常提供丰富的渲染和着色工具，通过这些工具可以生成逼真的三维图像，更好地展示设计效果。

4. 质量特性分析：部分CAD软件还允许用户分析实体的质量特性，如体积、重心等，为工程设计和优化提供重要参考。

通过不断学习和实践，用户不仅可以掌握CAD的三维绘图技巧，还能在实践中不断提升自己的设计能力和创新思维。希望本文能为读者提供一份全面且实用的CAD三维绘图指南，助力大家更好地应用CAD软件进行设计和绘图。
