家庭网线插座接线步骤详解：图文并茂指南

在家庭网络日益成为现代生活不可或缺的一部分时，正确安装和配置家庭网线插座成为了每个家庭必学的技能。想象一下，在一个悠闲的周末，你想通过智能电视观看最新电影，或者想在书房里畅快地打游戏，却因网络不畅而频频卡顿，这时候，你是否希望掌握一套家庭网线插座的专业接法，确保家中的每一个角落都能享受到稳定而快速的网络连接？本文将从实操角度出发，结合“家庭网线插座接法图解”，详细解析网线插座的安装步骤，让你的家庭网络体验再上一个台阶。

家庭网线插座：构建无缝网络的关键

在家庭网络布线中，网线插座（又称为RJ45插座）作为数据传输的末端接口，扮演着举足轻重的角色。无论是连接电脑、智能电视、NAS存储设备，还是通过Wi-Fi扩展器实现全屋网络覆盖，都离不开网线插座的精准接驳。正确安装网线插座不仅能确保数据的高速传输，还能提升家居整洁度，避免凌乱的网线四处缠绕。那么，如何在家中的不同位置高效、规范地安装网线插座呢？让我们通过图文并茂的方式，一步步揭晓。

一、前期准备：工欲善其事，必先利其器

在动手之前，我们需要准备一些基本的工具和材料：

网线：选择符合国际标准的Cat5e、Cat6或更高规格的网线，以支持千兆以太网的速度。

网线插座（RJ45模块）：根据实际需求选择合适的规格和颜色。

水晶头：用于网线两端的连接，确保信号的稳定传输。

网线钳：包括剥线钳、压线钳功能，用于处理网线和安装水晶头。

测试仪：检测网线连通性及线序正确性。

电钻、螺丝刀：用于墙面打孔和固定插座面板。

网线打线器（可选）：在密集布线时，帮助整理网线。

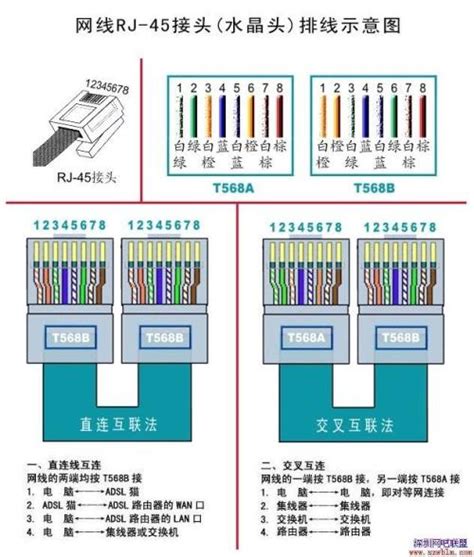

二、认识网线线序：T568A与T568B

在进行网线插座接法之前，了解网线线序至关重要。常见的网线线序标准有两种：T568A和T568B，它们仅在绿白线和橙白线的位置上有所不同。家庭网络中，推荐使用更为普遍的T568B标准，因为多数设备默认支持此标准。T568B的线序排列如下（从左至右，从铜片向上看）：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

三、动手实践：家庭网线插座接法图解

步骤1：测量与标记

首先，根据家庭网络布局规划，确定网线插座的安装位置，并使用铅笔在墙面上做好标记。考虑家具摆放，避免插座被遮挡。

步骤2：钻孔与安装底盒

使用电钻在标记位置钻孔，并插入膨胀塞。然后，将网线插座的底盒用螺丝固定在墙上，确保底盒牢固不晃动。

步骤3：铺设网线

从弱电箱或路由器位置引出网线，沿墙角或踢脚线铺设至各插座位置，预留足够的长度用于后续操作。在布线过程中，尽量避免网线弯折过度，以防信号衰减。

步骤4：网线端接（制作水晶头）

剥线：使用网线钳的剥线功能，剥离网线外皮约2厘米，露出内部的8根细线。

排序：按照T568B标准排列好线序。

修剪：确保每根线的长度一致，约为1.2厘米，修剪整齐。

插入水晶头：将排序好的网线插入水晶头，确保铜片与线芯紧密接触。

压接：使用网线钳的压线功能，将水晶头压紧，确保线芯固定。

步骤5：测试网线连通性

使用网线测试仪，将一端插入制作好的水晶头，另一端插入测试仪的另一端，检查8根线的连通性。如果所有指示灯均亮起，说明网线接法正确，信号畅通无阻。

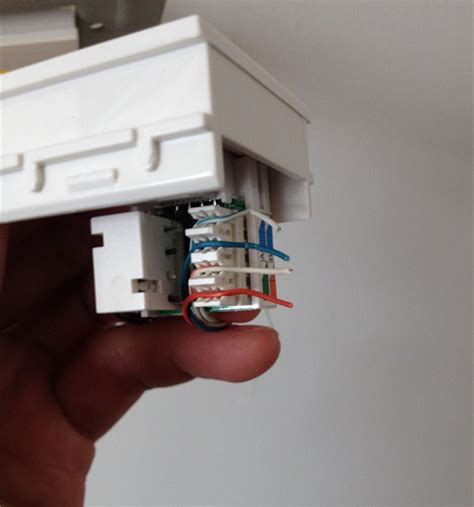

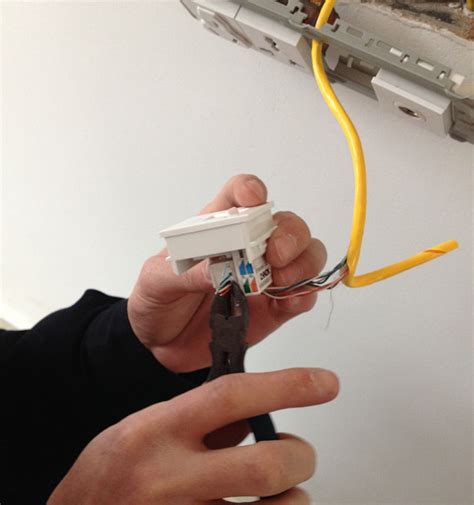

步骤6：安装网线插座

剥开网线外皮：在插座位置剥开网线的外皮，但不必剥离内部线芯。

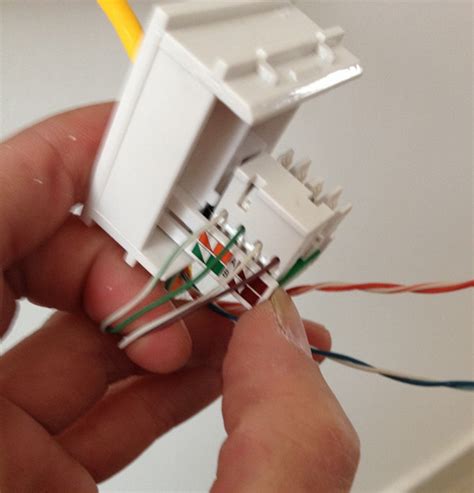

穿入插座：将网线穿过插座背面的孔，并按照线序颜色一一对应接入插座背后的接线柱。

固定线芯：使用打线器或螺丝刀，将线芯牢牢固定在接线柱上，确保不松动。

安装面板：将插座面板覆盖在底盒上，用螺丝固定。

步骤7：完成所有插座安装并测试

重复上述步骤，完成家中所有网线插座的安装。最后，通过电脑或其他设备逐一测试每个插座的网络连接，确保整个家庭网络系统的正常运行。

四、小贴士：优化家庭网络体验的几点建议

1. 合理规划布局：在设计网络布线时，充分考虑家庭成员的使用习惯，合理布局网线插座位置，减少不必要的延长线使用。

2. 选择高质量材料：采用优质的网线、插座和水晶头，虽然初期投入稍高，但能大大提升网络稳定性和使用寿命。

3. 定期维护检查：定期检查网线、插座的连接状态，避免因松动或老化导致的网络问题。

4. 升级网络设备：随着技术的进步，适时升级路由器、交换机等网络设备，以适应日益增长的网络需求。

通过以上详细的步骤图解和实用建议，相信你已经掌握了家庭网线插座的专业接法。家庭网络的畅通无阻，不仅能提升日常生活的便捷性，还能在无形中拉近家人之间的距离，享受科技带来的温馨与乐趣。不妨在这个周末，动手改造你的家庭网络，开启一场高效、便捷的数字生活之旅吧！
